胶球自动清洗系统

一、胶球清洗装置概述:

    凝汽器胶球清洗装置由收球网,胶球输送泵,装球室,控制器,胶球及阀门管路等部件组成.它借助水流的作用将大于凝汽器冷却管内径的清洁胶球挤过冷却管,对冷却管进行反复擦洗.该装置可在机组不用停机、不减负荷的条件下,胶球在线清洗凝汽器冷却管内污垢及带出杂质,提高凝汽器内冷却管清洁度，提升凝汽器真空度和汽轮机热效率.
    胶球在线清洗装置可按您的需求随时投入胶球自动清洗状态,始终保持凝汽器冷却管内的清洁,延长冷却管的使用寿命,提高发电厂的经济效益,保障机组安全的运行.
    我公司生产的胶球清洗装置系统设计先进结构合理,性能稳定可靠.其SF型收球网采用不锈钢双栅格网板分流型结构.另有适用于中小型机组的SD型单栅格网板及SL型漏斗式收球网.具有操作方便,胶球回收率高(≥96%)等特点.

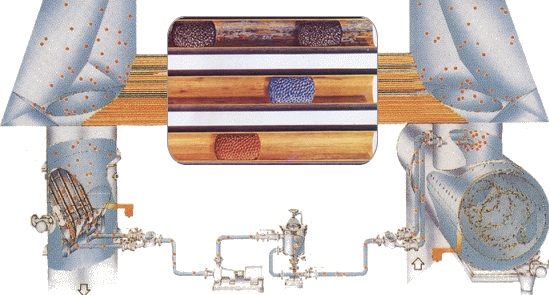

    选用合适的清洁胶球,球的湿态直径比冷却管内径略大一点（约1-2mm）,且湿态比重和水相近.将胶球从装球室手孔处投入装球室内,数量为凝汽器进水室铜管数的10%左右.然后启动胶球泵,打开系统两端球阀,胶球就在此循环水进口压力略高一些的水流带动下,进入凝汽器水室.因胶球是一个多微孔柔软的弹性体,在循环水进出口压力差的作用下被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球、循环水经过水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环往复对凝汽器冷却管实现连续清洗.

    SD型、SL型、SF型收球网，GEW型、XEW型二次滤网，ZQS型装球室，JQ型胶球泵，FH型分汇器，阀门管路及电器控制装置构成.
