飞灰等速取样器

   飞灰等速取样器是取代撞击式取样器和积落式取样器的新型产品，现已被广泛应用于锅炉尾部烟气飞灰的等速连续取样，使飞灰含碳量得到准确的检测，为锅炉热效率的科学计算提供了效为可靠的依据。

二、飞灰等速取样器结构简介及各部件功能:

   a、取样头--烟气流由此进入取样头。
   b、取样管--烟气流由取样头，经过此管进入旋风子分离器。
   c、传压管--通过传压管的压力显示来调整飞灰在取样管内的流速等于在烟管内的流速 。
   d、“U”型管--是取样管与烟道内的压力显示器。
   e、引出管--通过引出管的压力小于烟道内的压力使烟气进入取样装置 。
   f、旋风子分离器--烟气流在此处进行分离，飞灰进入集灰漏斗，气体从引出管排出
   g、集灰漏斗--收集旋风子分离器的落灰。
   h、取样瓶--装飞灰样品用。

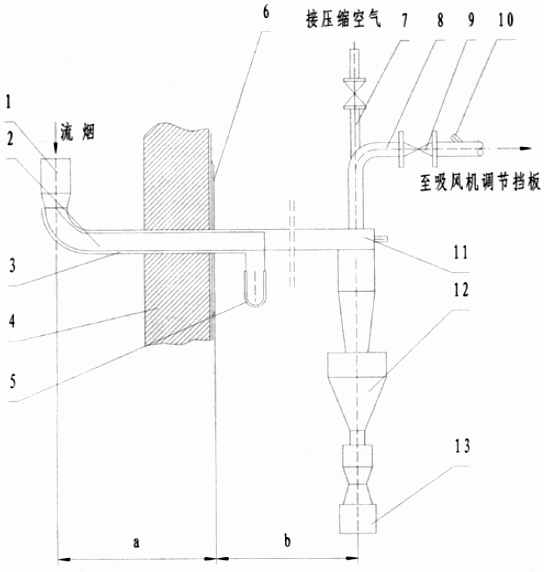

三、HYF型常用飞灰取样器系统外形图:

1、取样头  2、取样管  3、传压管  4、炉壁  5、“U”型管
6、连接法兰  7、连接管  8、引出管  9、阀  10、吹扫管
11、旋风子分离器  12、集灰漏斗  13、取样瓶

四、飞灰取样器工作过程:

　　如上图所示，烟气流进入取样嘴后，经过取样管，沿器壁切线方向进入旋风子分离器，再沿器壁至上而下旋转，在旋转过程中，飞灰因重力惯性作用，被甩到器壁上，并沿器壁靠重力作用落入集灰漏斗进入取样瓶，而气体由引出管排出。
　　当烟气流速为6m/s--14m/s范围时，等速取样率＞95%，取样器也可用抽气泵做动力源，可实现无间断运行，在机组负荷70~/F--100%范围内，具有等速调节功能。运行可靠，操作方便，无需专人维护。
　　注：(1)该装置一般装空气预热器的烟道上，若烟道宽度大于2m时，应在烟道上对称安装2台取样器，若宽度小于2m时，只安装1台取样器。
　　(2)连接式过渡用的管接头都采用水暖设备，中间应加装一些活动接头，以便拆装方便，焊接件尽量减少。
　　(3)连接式焊接要求密闭。

　　用户在订货时需提供下列数据：a.订货数量 b.烟道直径 c.空间安装位置 d.锅炉型号 c.是否加防磨套
